[하이플럭스] 유니온,아답터(Union,Adapter) - Male to Female(20,000 psi→30,000 psi)
하이플럭스
2014. 12. 22. 16:13

하이플럭스 유니온,아답터(Union,Adapter) - Male to Female(20,000 psi→30,000 psi)
품목 |
재질 |
타입 |
압력 |
튜브 사이즈 |
제조사 |
유니온,아답터 (Union,Adapter) |
Stainless steel |
Male to Female |
20,000psi → 30,000 psi |
Male - 1/4", 3/8", 9/16", 3/4", 1" |
(주)하이플럭스 |
Female - 1/8", 1" | |
하이플럭스 유니온,아답터 - Male to Female (20,000psi→30,000psi) 특장점 |
 |
- 커플링 없이도 압력 및 Size 호환을 용이케 하는 Male→Female 아답터. |
- Stainless steel 냉간소재. |
- 하이플럭스 전 압력부터 National Pipe Thread (NPT)까지 다양한 아답터 구성. | |
하이플럭스 아답터(Adapter)는 제품간 이음도구 역할을 합니다. 고압 아답터는 Cone and thread Connection 타입으로 확실하고 안전하게 채결되도록 제작되어 유체나 기체 구분 없이 높은 압력에서도 누설 없이 사용이 가능합니다. 포트의 방향에 따라 Male→Male, Male→Female, Female→Female(유니온, UNION) 세 가지 타입이 있으며 압력별, 포트사이즈별로 구분되어 원하시는 사양에 맞게 사용하실 수 있습니다. | |

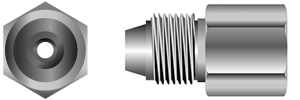

하이플럭스 유니온,아답터 - Male to Female (20,000psi→30,000psi) 규격 |
|
- 모든 치수는 참고용으로 실제 Size와 다를 수 있습니다. |
- 자세한 문의는 상품문의게시판에 글을 남겨주거나 고객센터(042-933-5670)로 전화주시기 바랍니다. | |

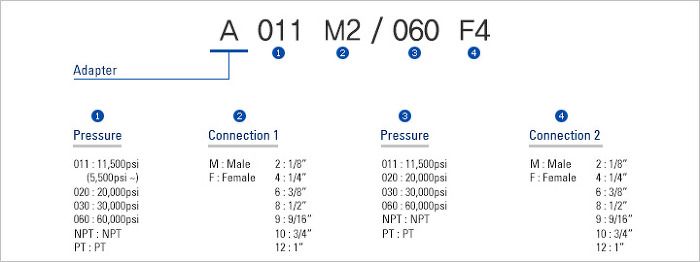

《표 이용 및 주문 요령》 |
① 사용하실 압력 혹은 Tube Size에 맞는 Male을 선택(표의 세로 줄). |
② 연결할 상대방의 압력 혹은 Tube Size를 확인 후 Female을 선택(표의 가로 줄). |
③ 해당 Catalog No, 치수를 확인. |
(단위:mm) |
Pressure Rating |
30,000 psi (Female) |
20,000 psi (Male) |
|
Catalog No. / Dimensions |
A |
B |
A |
B |
Tube Size (Port Type) |
1/8" (H3002) |
1" (H3012) |
1/4" (H2004) |
A020M4/030F2 |
A020M4/030F12 |
20 |
37 |
46 |
70 |
3/8" (H2006) |
A020M6/030F2 |
A020M6/030F12 |
20 |
37 |
46 |
72 |
9/16" (H2009) |
A020M9/030F2 |
A020M9/030F12 |
22 |
40 |
46 |
75 |
3/4" (H2010) |
|
A020M10/030F12 |
46 |
80 |
1" (H2012) |
|
A020M12/030F12 |
46 |
81 |
 |
|

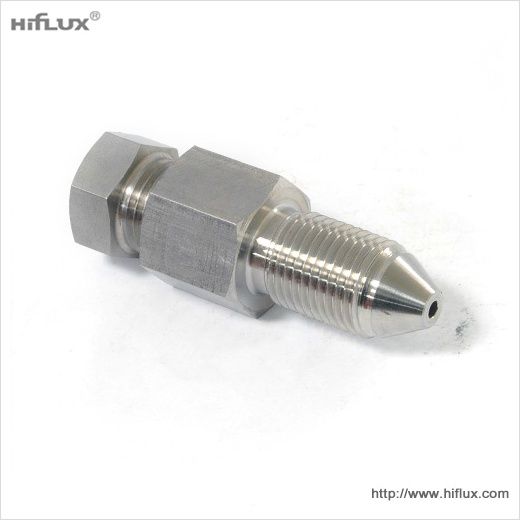

하이플럭스 유니온,아답터 - Male to Female (20,000psi→30,000psi) 제품 |

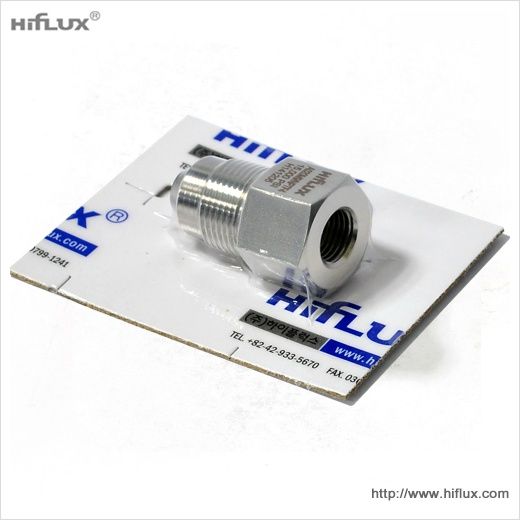

하이플럭스 유니온,아답터 (Union,Adapter) - Male to Female (20,000psi→30,000psi) 포장 사진 |
하이플럭스 유니온,아답터 (Union,Adapter) 활용 |

|
- 하이플럭스 고압 아답터는 화학, 정유, 워터젯, 연구분야, 기름, 가스 산업에 활용할 수 있습니다. |
- Female port의 고압부는 Gland, Collar or Sleeve가 제공되며 (특이사항이 없을시) 기타 특수 소재는 고객센터로 문의 바랍니다. (Anti-Vibration일 경우 요구사항란에 기재 바랍니다.) | |
