[하이플럭스] 고압 니들밸브(Needle Valve) 100,000 psi - Straight Type

하이플럭스 : 전화 042-933-5670 / 홈페이지 : http://www.hiflux.com / 제품문의 : th@hiflux.com

하이플럭스 고압 니들밸브(Needle Valve) 100,000 psi - Straight Type   품목  재질  타입  압력  튜브 사이즈  제조사  니들밸브 (Needle Valve)  Stainless steel 316  Straight Type 100,000psi 1/4" (주)하이플럭스

하이플럭스 니들밸브(Needle Valve) 100,000 psi - Straight Type 특장점

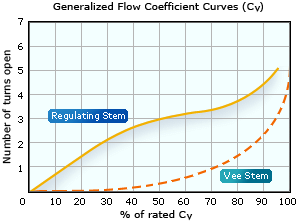

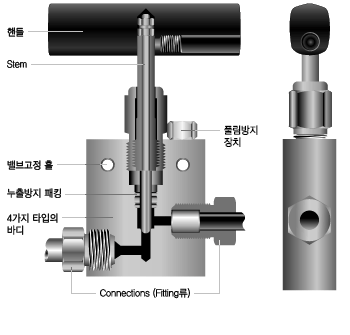

- Tube Size: 1/4". - 무(無)회전 Stem으로 골링(Galling)현상 방지. - 신뢰적인 Sealing을 위해 디자인된 Packing. - Seat의 수명을 연장하는 Metal to metal seating 방식. - 뛰어난 내식성. - 유량조절과 Shut-off 방식의 Regulating stem & Vee stem. - 4가지 타입의 바디 (Straight, Angle, 3Way/1on pressure, 3Way/2on pressure). 니들밸브(Needle valve)란 스템(Stem)이 유로를 막는 정도에 따라 유량이 조절되거나 유체나 기체의 흐름을 개폐하는 수동형 밸브를 말합니다. 하이플럭스 고압 니들밸브는 유체나 기체의 특성 및 사용 압력과 온도를 고려하여 설계 및 제작함으로 뛰어난 안전성과 내식성을 자랑합니다. 특히 스템의 골링(Galling) 현상 발생을 최대한 방지하여 제품의 수명을 연장하였습니다. Straight, Angle, 3Way/1on, 3Way/2on pressure 등 4가지 바디 타입이 있으며 압력별, 포트사이즈별로 구분되어 원하시는 사양에 맞게 사용하실 수 있습니다.

하이플럭스 니들밸브(Needle Valve) 100,000 psi - Straight Type 규격

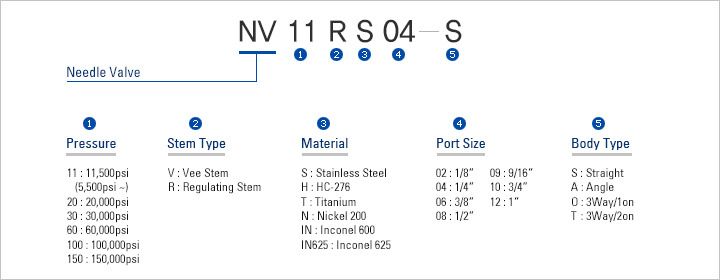

하이플럭스 니들밸브(Needle Valve) 100,000 psi - Straight Type 모든 치수는 참고용으로 실제 Size와 다를 수 있습니다. 자세한 문의는 상품문의게시판에 글을 남겨주시거나 고객센터(042-933-5670)로 전화주시기 바랍니다. G: Gland부(Body 평면부)를 이용한 장착 타공 Size G1: 몸체(Body 정면부)를 이용한 장착 타공 Size H: 밸브가 완전히 닫힌 높이 Catalog No. Stem Pres- Rating kg (bar) Port Type Tube Size Cv Orifice Size Dimensions Block Thick -ness A B C D D1 E F G G1 H M N NV100VS04-S Vee 100,000 psi 7,030 (6,894) H10004 1/4" 0.09 1.59 67 33.5 30.5 44 33 63.5 100 24 6 132.4 20 9.7 38 NV100RS04-S Reg

하이플럭스 니들밸브(Needle Valve) 100,000 psi - Straight Type 제품사진

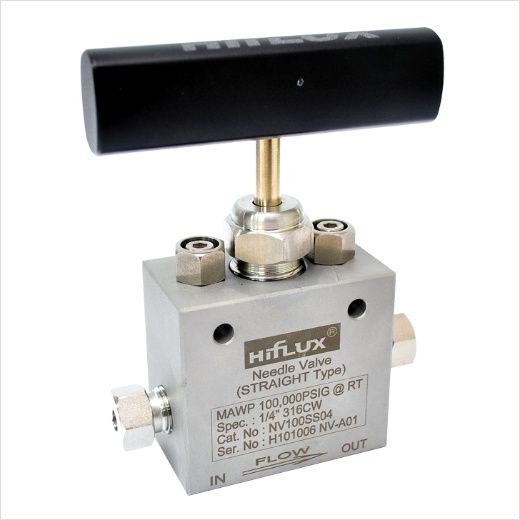

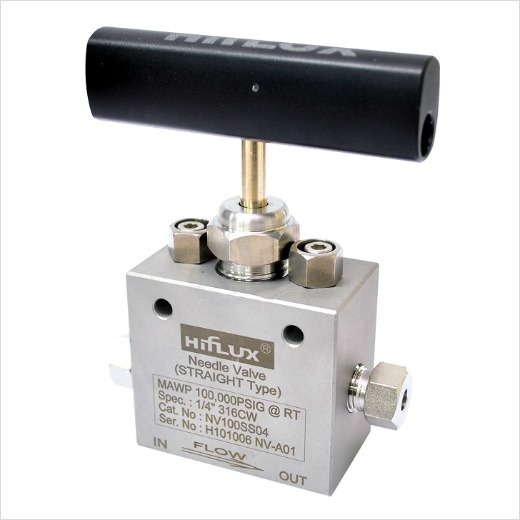

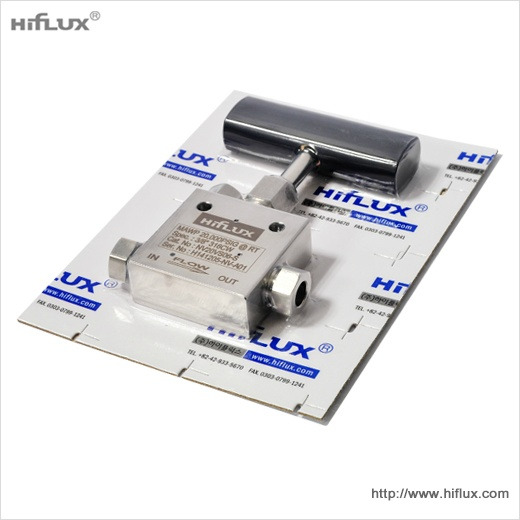

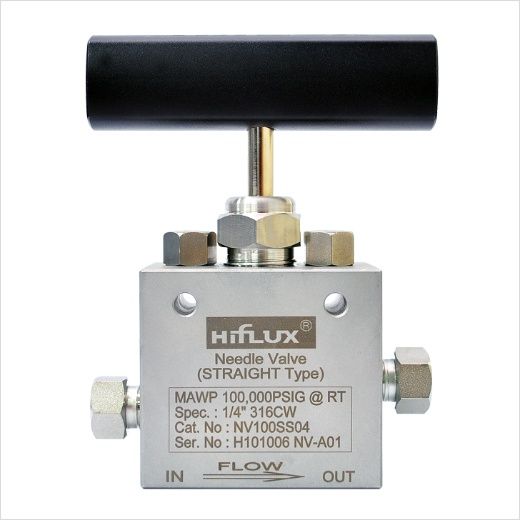

하이플럭스 니들밸브 (Needle Valve) - 100,000 psi - Straight Type 정면 사진 하이플럭스 니들밸브 (Needle Valve) - 100,000 psi - Straight Type 측면 사진 하이플럭스 니들밸브 (Needle Valve) Straight Type 포장 상태 사진

하이플럭스 니들밸브 (Needle Valve) 활용

하이플럭스 고압 니들밸브는 화학, 정유, 워터젯, 연구분야, 기름, 가스 산업에 활용할 수 있습니다. 가스와 액체 사용시 누설에 강합니다. 개별품과 Tubing으로 구성되며, 가장 안정된 Sealing을 위하여 "하이플럭스 Nipple & Tubing 사용"을    권장합니다.
